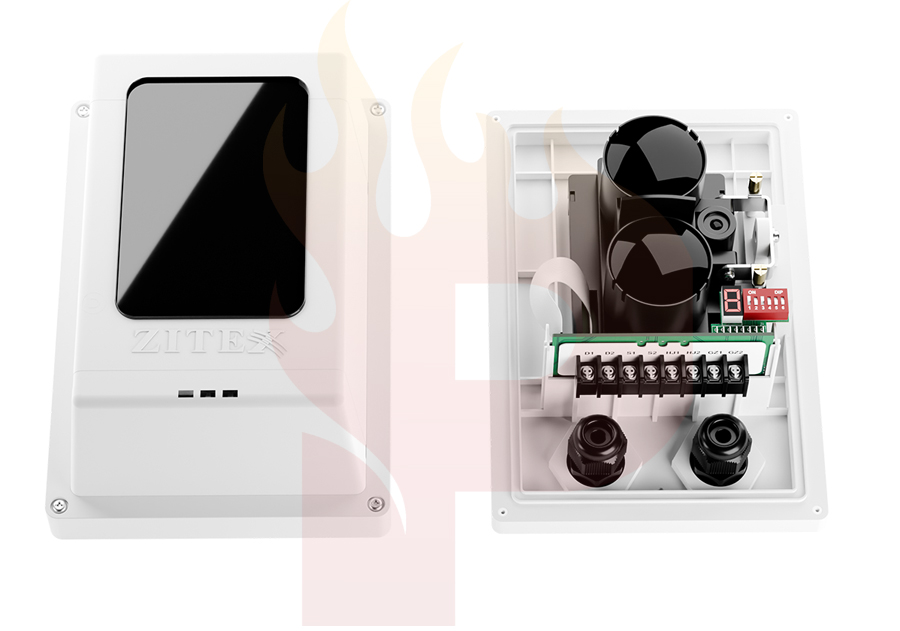

درباره بیم دتکتور زیتکس مدل ZX-BD 500
بیم دتکتور زیتکس ZX-BD 500 یک آشکارساز خطی دود است که برای حفاظت از فضاهای وسیع و مرتفع در سیستم های اعلام حریق طراحی شده است. این تجهیز با استفاده از پرتو مادون قرمز، مسیر بین دستگاه و رفلکتور را به صورت پیوسته پایش می کند و در صورت ورود دود به مسیر پرتو و کاهش شدت سیگنال، وضعیت حریق را تشخیص داده و به سیستم اعلام حریق ارسال می کند.
بیم دتکتور برای مکان هایی که استفاده از تعداد زیادی دتکتور نقطه ای دشوار یا از نظر اقتصادی مناسب نیست، گزینه ای کاربردی محسوب می شود. از این تجهیز می توان در سالن های صنعتی، انبارها، سوله ها، سالن های ورزشی، مراکز تجاری، فضاهای مرتفع و سایر محیط های بزرگ استفاده کرد.
بیم دتکتور زیتکس چگونه کار می کند؟
بیم دتکتور ZX-BD 500 از یک واحد فرستنده و گیرنده و رفلکتور تشکیل شده است. دستگاه پرتو مادون قرمز را به سمت رفلکتور ارسال می کند و سیگنال بازگشتی را به صورت مداوم توسط بخش پردازنده بررسی می کند.
در شرایط عادی، شدت سیگنال دریافتی در محدوده مشخصی قرار دارد. زمانی که دود وارد مسیر پرتو شود، بخشی از نور توسط ذرات دود تضعیف شده و شدت سیگنال کاهش پیدا می کند. اگر میزان کاهش سیگنال از مقدار تعیین شده عبور کند، بیم دتکتور وضعیت حریق را تشخیص داده و فرمان آلارم را به سیستم اعلام حریق ارسال می کند.
این دستگاه علاوه بر تشخیص حریق، وضعیت مسیر نوری و عملکرد داخلی خود را نیز پایش می کند و در صورت بروز مشکلاتی مانند قطع مسیر نوری یا اختلال در عملکرد، وضعیت خطا را اعلام می کند.
مشخصات فنی بیم دتکتور ZX-BD 500
|
مشخصه
|
مقدار
|
|
برند
|
زیتکس ZITEX
|
|
مدل
|
ZX-BD 500
|
|
نوع آشکارساز
|
بیم دتکتور متعارف
|
|
ولتاژ تغذیه
|
20 تا 28 VDC
|
|
جریان مصرفی در حالت عادی
|
1 تا 10 mA
|
|
جریان مصرفی در حالت راه اندازی
|
1 تا 10 mA
|
|
جریان مصرفی در حالت آلارم
|
27 تا 35 mA
|
|
حساسیت
|
3 سطح قابل تنظیم
|
|
محدوده عملکرد
|
8 تا 100 متر
|
|
زاویه تنظیم
|
±0.4 درجه
|
|
زمان ریست
|
کمتر از 2 ثانیه
|
|
ظرفیت کنتاکت رله
|
2 آمپر در 24 VDC
|
|
دمای کاری
|
10- تا 50+ درجه سانتی گراد
|
|
رطوبت مجاز
|
تا 95 درصد بدون میعان
|
|
درجه حفاظت
|
IP30
|
|
ابعاد
|
حدود 126.87 × 190.87 × 91.96 میلی متر
|
|
وزن
|
440 گرم
|
حساسیت قابل تنظیم بیم دتکتور زیتکس
یکی از ویژگی های مهم ZX-BD 500 امکان تنظیم حساسیت دستگاه در سه سطح است. مطابق دیتاشیت، سه سطح حساسیت دستگاه عبارتند از:
- سطح 1: 2.6 dB
- سطح 2: 3.8 dB
- سطح 3: 5.8 dB
انتخاب سطح حساسیت باید متناسب با شرایط محیطی، فاصله بیم دتکتور و رفلکتور و شرایط نصب انجام شود.
محدوده پوشش و فاصله نصب
بیم دتکتور زیتکس ZX-BD 500 برای فاصله 8 تا 100 متر بین دستگاه و رفلکتور طراحی شده است. در زمان نصب باید فاصله واقعی اندازه گیری شده و تنظیمات دستگاه متناسب با این فاصله انجام شود.
بر اساس دستورالعمل نصب، محدوده های مختلف فاصله برای تنظیم دستگاه در نظر گرفته شده است:
- 8 تا 20 متر
- 20 تا 40 متر
- 40 تا 70 متر
- 70 تا 100 متر
در فاصله های بالاتر، تعداد رفلکتورها و نحوه چیدمان آنها باید مطابق دستورالعمل دستگاه انتخاب شود تا سیگنال مناسب برای عملکرد صحیح بیم دتکتور تامین شود.
شرایط نصب بیم دتکتور زیتکس
برای عملکرد صحیح ZX-BD 500، محل نصب دستگاه و رفلکتور باید کاملا ثابت و بدون لرزش باشد. مسیر بین بیم دتکتور و رفلکتور نیز باید تا حد امکان عاری از مانع باشد.
از نصب دستگاه در مجاورت موارد زیر باید خودداری شود:
- منابع حرارتی
- تجهیزات مولد بخار
- گرد و غبار غلیظ
- جریان شدید هوا
- موانع متحرک
- جرثقیل سقفی و تجهیزات متحرک
- درب ها یا سازه هایی که ممکن است مسیر پرتو را مسدود کنند
همچنین بیم دتکتور و رفلکتور باید در یک راستا قرار گرفته و پس از نصب، عملیات هم راستاسازی و تنظیم دستگاه انجام شود.
نکته مهم: وجود مانع در مسیر پرتو می تواند باعث کاهش دقت عملکرد دستگاه یا ایجاد آلارم و خطای ناخواسته شود.
راهنمای نصب و راه اندازی بیم دتکتور زیتکس
اتصال بیم دتکتور زیتکس به سیستم اعلام حریق
بیم دتکتور ZX-BD 500 قابلیت اتصال به پنل اعلام حریق متعارف را دارد. همچنین طبق دیتاشیت، امکان استفاده از بیم دتکتور در کنار تجهیزات مربوط به سیستم های آدرس پذیر نیز با استفاده از ماژول ورودی مناسب وجود دارد.
ترمینال های دستگاه برای تغذیه، تنظیمات و خروجی های مربوط به آلارم و خطا در نظر گرفته شده اند. سیم کشی باید مطابق نقشه اتصال دستگاه و استانداردهای اجرای سیستم اعلام حریق انجام شود.
کاربردهای بیم دتکتور زیتکس
بیم دتکتور معمولا در فضاهایی استفاده می شود که ارتفاع زیاد یا وسعت بالا باعث می شود نصب تعداد زیادی دتکتور نقطه ای دشوار باشد.
از جمله کاربردهای ZX-BD 500 می توان به موارد زیر اشاره کرد:
- سوله های صنعتی
- انبارها و مراکز نگهداری کالا
- سالن های تولید
- سالن های ورزشی
- مراکز تجاری
- ساختمان های با سقف مرتفع
- فضاهای وسیع صنعتی
- سالن ها و فضاهای بزرگ با ارتفاع زیاد
نشانگرهای وضعیت بیم دتکتور زیتکس
بیم دتکتور ZX-BD 500 دارای نشانگرهای LED برای نمایش وضعیت دستگاه است:
|
وضعیت
|
رنگ LED
|
|
اعلام حریق
|
قرمز
|
|
اعلام خطا
|
زرد
|
|
حالت تنظیم
|
سبز
|
|
فعال بودن دستگاه
|
قرمز چشمک زن
|
این نشانگرها به تکنسین کمک می کنند وضعیت دستگاه را هنگام راه اندازی، تست و سرویس بررسی کند.
راه اندازی و تنظیم بیم دتکتور ZX-BD 500
پس از نصب دستگاه، مرحله هم راستاسازی بیم دتکتور و رفلکتور اهمیت زیادی دارد. در این مرحله باید کیفیت سیگنال دریافتی بررسی و دستگاه متناسب با فاصله واقعی تنظیم شود.
ZX-BD 500 دارای نمایشگر دیجیتال برای نمایش مقدار سیگنال است و امکان تنظیم دستگاه با استفاده از DIP Switch و بخش تنظیم مکانیکی فراهم شده است.
پس از انجام تنظیمات، باید عملکرد دستگاه در شرایط مختلف بررسی شود تا از دریافت صحیح سیگنال و عملکرد مناسب سیستم اطمینان حاصل شود.
مزایای بیم دتکتور زیتکس ZX-BD 500
- مناسب برای حفاظت از فضاهای وسیع و مرتفع
- محدوده عملکرد 8 تا 100 متر
- دارای سه سطح حساسیت قابل تنظیم
- دارای سیستم پایش مسیر نوری
- مجهز به نشانگرهای وضعیت
- دارای خروجی آلارم و خطا
- قابلیت اتصال به سیستم اعلام حریق متعارف
- امکان استفاده در فضاهایی که نصب تعداد زیادی دتکتور نقطه ای دشوار است
- قابلیت تنظیم دقیق مسیر پرتو و حساسیت
- طراحی مناسب برای نصب و راه اندازی در پروژه های مختلف
خرید بیم دتکتور زیتکس ZX-BD 500
برای خرید بیم دتکتور زیتکس ZX-BD 500 باید علاوه بر قیمت، عواملی مانند متراژ و ارتفاع فضای تحت حفاظت، فاصله بین دتکتور و رفلکتور، نوع سیستم اعلام حریق و شرایط محیطی محل نصب نیز در نظر گرفته شود.
فروشگاه آتش پویا می تواند در انتخاب تجهیزات اعلام حریق زیتکس و بررسی شرایط مورد نیاز برای نصب بیم دتکتور، راهنمایی لازم را ارائه دهد.
