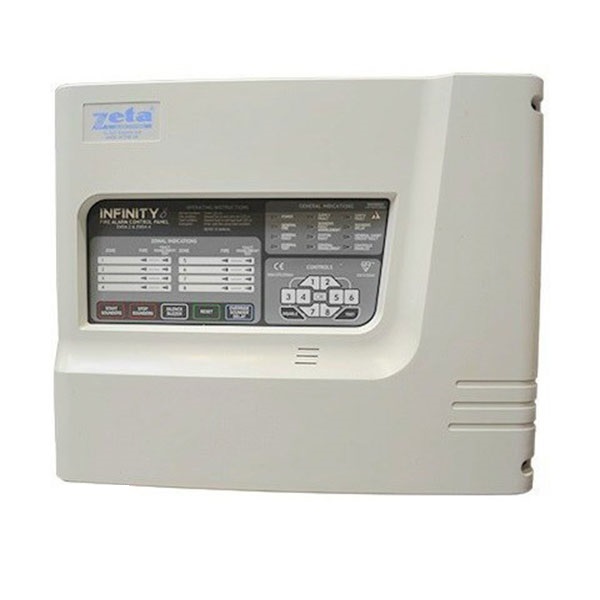

پنل اعلام حریق ۸ زون زتا Zeta infinity

معرفی کنترل پنل اعلام حریق Zeta مدل 8 زون INFINITY

کنترل پنل اعلام حریق زتا مدل Infinity 8Z یک پنل اعلام حریق متعارف (کانونشنال) با ظرفیت ۸ زون مستقل است که برای حفاظت از ساختمان‌های بزرگ و پروژه‌های تجاری طراحی شده است. این پنل با کیفیت ساخت بالا و ویژگی‌های پیشرفته، گزینه‌ای ایده‌آل برای پروژه‌های با نیاز به نظارت دقیق بر چندین منطقه است.

مشخصات فنی کنترل پنل اعلام حریق Zeta مدل 8 زون INFINITY

• نوع سیستم: متعارف (کانونشنال)
• تعداد زون: ۸ زون مستقل
• ظرفیت هر زون: ۳۲ دستگاه (دتکتور دود، دتکتور حرارتی، شستی اعلام حریق)
• ولتاژ ورودی: ۲۳۰ ولت AC
• ولتاژ سیستم: ۲۴ ولت DC
• نمایشگر: LCD برای نمایش وضعیت هر زون
• خروجی آژیر: ۴ خروجی برای اتصال آژیرها
• خروجی رله: رله‌های آلارم و خطا
• باتری بکاپ: قابلیت اتصال باتری برای عملکرد در زمان قطع برق
• ابعاد: ۹۳ × ۳۰۲ × ۳۷۱ میلی‌متر
• وزن: ۳ کیلوگرم
• درجه حفاظت: IP30
• استانداردها: مطابق با EN54-2 و EN54-4

پنل زتا Infinity 8 چه کاربردی دارد؟

وظیفه اصلی پنل اعلام حریق، دریافت و پردازش سیگنال های تجهیزات متصل به سیستم است.

در یک سیستم کانونشنال، ساختمان به چند زون تقسیم می شود. در مدل IN8 می توان سیستم را در 8 مدار زون مدیریت کرد.

ساختار کلی سیستم به صورت زیر است:

دتکتور دود / حرارت + شستی → زون پنل → پنل اعلام حریق → آژیر و فلاشر

در صورت فعال شدن یک دتکتور یا شستی، پنل وضعیت حریق را تشخیص داده و نشانگر مربوط به زون را فعال می کند. سپس خروجی های هشداردهنده می توانند تجهیزات صوتی و نوری را فعال کنند.

پنل همچنین مدارها را از نظر بروز برخی خطاها مانند قطع مدار یا اتصال کوتاه تحت نظارت دارد. دفترچه نصب Infinity 8 برای زون ها و مدارهای آژیر، تشخیص خطای مدار باز و اتصال کوتاه را توضیح می دهد.

ظرفیت پنل زتا IN8

یکی از نکات مهم هنگام انتخاب پنل، تعداد تجهیزاتی است که می توان به هر زون متصل کرد.

طبق مشخصات رسمی Zeta، حداکثر 32 تجهیز در هر زون برای Infinity 8 در نظر گرفته شده است. بنابراین از نظر ظرفیت اسمی، 8 زون × 32 تجهیز به معنای حداکثر 256 تجهیز در سطح زون ها است؛ اما تعداد واقعی قابل استفاده باید با توجه به نوع تجهیزات، جریان مصرفی، طراحی سیستم و الزامات پروژه تعیین شود.

نکته مهم

این عدد به معنای آن نیست که در هر پروژه می توان بدون محاسبه، 32 دتکتور و شستی روی هر زون قرار داد. طراحی مدار و مصرف تجهیزات باید مطابق مشخصات پنل و تجهیزات انتخابی انجام شود.

خروجی آژیر پنل زتا Infinity 8

مدل IN8 دارای 4 مدار آژیر است.

هر خروجی آژیر در مشخصات فنی پنل دارای ظرفیت 150mA در 24V DC است. بنابراین هنگام انتخاب تعداد آژیر و فلاشر، مجموع جریان مصرفی تجهیزات هر مدار باید بررسی شود.

خروجی ها عبارتند از:

• SND1
• SND2
• SND3
• SND4

در دفترچه نصب، اتصالات SND1 تا SND4 به عنوان مدارهای آژیر مشخص شده اند.

امکانات پنل اعلام حریق زتا IN8

پنل Infinity 8 امکانات مختلفی برای کنترل و نگهداری سیستم دارد، از جمله:

• 8 زون اعلام حریق
• چهار مدار آژیر
• حداکثر 32 تجهیز در هر زون
• رله حریق
• رله خطا
• تشخیص خطای مدار
• قابلیت تست زون
• قابلیت غیرفعال کردن زون
• قابلیت غیرفعال کردن مدار آژیر
• تأخیر قابل تنظیم آژیر
• نمایش وضعیت Fire و Fault
• پشتیبانی از باتری پشتیبان
• قابلیت تنظیم برخی پارامترها با DIP Switch

Zeta برای Infinity 8 عملکردهایی مانند Fire Alarm، Fault Warning، Disablement و Test Condition را در چارچوب EN54-2 ارائه کرده است.

ابعاد پنل Zeta Infinity 8

ابعاد محفظه پنل طبق دفترچه نصب:

364 × 302 × 90 میلی متر

همچنین محفظه دارای ورودی های کابل در قسمت بالایی است.

مزایای پنل اعلام حریق زتا Infinity 8

• 8 زون مستقل
• چهار خروجی آژیر
• ظرفیت حداکثر 32 تجهیز در هر زون
• دارای رله حریق و خطا
• قابلیت تست زون
• قابلیت غیرفعال کردن زون
• امکان تنظیم تأخیر آژیر
• دارای باتری پشتیبان
• پشتیبانی از تجهیزات کانونشنال
• دارای مستندات نصب و نگهداری
• طراحی مناسب برای پروژه های کانونشنال با تعداد زون متوسط

پنل زتا IN8 برای چه پروژه هایی مناسب است؟

پنل Zeta Infinity 8 برای پروژه هایی که به سیستم اعلام حریق کانونشنال با حداکثر 8 زون نیاز دارند قابل بررسی است.

این پنل می تواند در پروژه هایی مانند:

• ساختمان های مسکونی
• ساختمان های اداری
• فروشگاه ها
• مراکز تجاری
• کارگاه ها
• انبارها
• ساختمان های آموزشی
• پروژه های صنعتی

مورد استفاده قرار گیرد؛ البته انتخاب نهایی باید بر اساس طراحی سیستم اعلام حریق و الزامات پروژه انجام شود.

قیمت و خرید کنترل پنل اعلام حریق Zeta مدل 8 زون INFINITY

برای خرید کنترل پنل اعلام حریق زتا مدل Infinity 8Z با قیمت مناسب و ضمانت اصالت کالا، از طریق همین صفحه اقدام کنید.
ارسال سریع به سراسر کشور | مشاوره رایگان قبل از خرید
