راهنمای نصب اعلام حریق سایان + جدول مراحل سیم‌کشی و راه‌اندازی سیستم

۱. بازدید و بررسی ساختمان

بررسی نقشه معماری و کاربری فضاها

طبقات، اتاق‌ها، راهروها، مسیرهای خروج و فضاهای پرخطر بررسی می‌شوند.

نوع و تعداد تجهیزات باید بر اساس طراحی پروژه تعیین شود.

۲. طراحی و زون‌بندی

تقسیم ساختمان به زون‌های اعلام حریق

دتکتورها و شستی‌های هر بخش در زون مناسب قرار می‌گیرند.

زون‌بندی باید به گونه‌ای باشد که محل حادثه سریع قابل شناسایی باشد.

۳. جانمایی پنل مرکزی

تعیین محل نصب کنترل پنل سایان

پنل در محلی قابل دسترس و قابل مشاهده برای مسئول ساختمان نصب می‌شود.

محل نصب باید خشک، مناسب و دور از آسیب‌های احتمالی باشد.

۴. جانمایی دتکتورها

مشخص کردن محل دتکتورهای دود و حرارت

دتکتورها با توجه به نوع فضا، ارتفاع سقف و شرایط محیطی جانمایی می‌شوند.

فاصله‌ها نباید صرفاً بر اساس یک عدد ثابت تعیین شوند و باید با طراحی و استاندارد پروژه تطبیق داده شوند.

۵. نصب شستی‌ها

نصب شستی اعلام حریق در مسیرهای خروج

شستی‌ها در محل‌هایی قرار می‌گیرند که افراد بتوانند در شرایط اضطراری به‌سرعت به آن‌ها دسترسی داشته باشند.

مسیرهای خروج و نقاط پرتردد در اولویت هستند.

۶. نصب آژیر و فلاشر

جانمایی تجهیزات هشداردهنده

آژیر و فلاشر باید پوشش صوتی و دیداری مناسبی در ساختمان ایجاد کنند.

تعداد و محل نصب بر اساس سطح پوشش موردنیاز پروژه تعیین می‌شود.

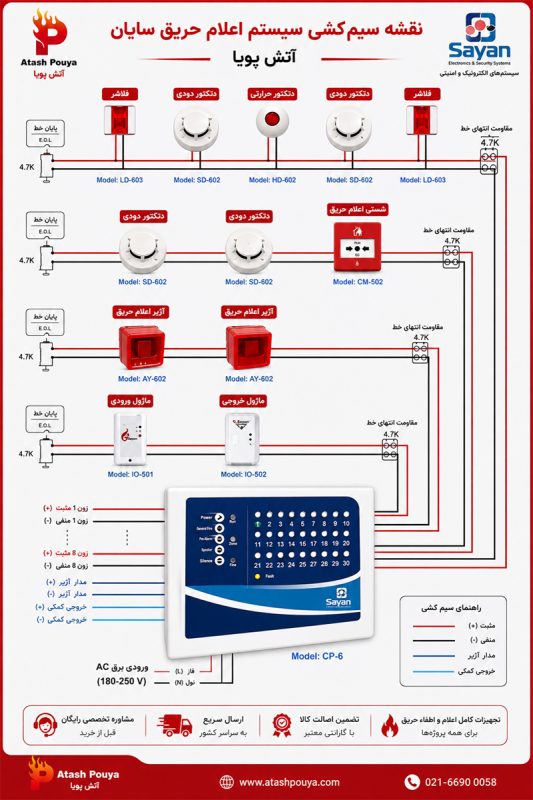

۷. اجرای کابل‌کشی

کابل‌کشی زون‌ها و مدارهای هشدار

کابل‌ها از پنل به تجهیزات هر مدار طبق نقشه اجرا می‌شوند.

مسیر کابل اعلام حریق باید با ضوابط پروژه و الزامات جداسازی از مدارهای برق هماهنگ باشد.

۸. اتصال دتکتورها و شستی‌ها

اتصال تجهیزات ورودی به زون مربوطه

دتکتورها و شستی‌های هر زون مطابق نقشه سیم‌کشی به مدار مربوط متصل می‌شوند.

پلاریته و ترتیب اتصالات باید مطابق دفترچه پنل سایان رعایت شود.

۹. نصب مقاومت انتهای خط (EOL)

نصب مقاومت در انتهای مدار

مقاومت انتهای خط برای پایش وضعیت مدار استفاده می‌شود.

مقدار مقاومت باید دقیقاً مطابق مدل پنل سایان باشد.

۱۰. اتصال آژیرها

اتصال مدار آژیر و فلاشر به خروجی مربوطه

تجهیزات هشداردهنده به خروجی اختصاصی پنل متصل می‌شوند.

مجموع بار تجهیزات نباید از ظرفیت خروجی پنل بیشتر شود.

۱۱. اتصال برق و باتری پشتیبان

تأمین برق پنل

برق اصلی و باتری پشتیبان طبق دستورالعمل سازنده متصل می‌شوند.

قطب مثبت و منفی باتری باید با دقت رعایت شود.

۱۲. بررسی مدارها

کنترل قطعی، اتصال کوتاه و اتصالات

تمام زون‌ها و مدارهای هشدار قبل از راه‌اندازی بررسی می‌شوند.

رفع خطاها باید قبل از بهره‌برداری انجام شود.

۱۳. تست دتکتورها

آزمایش عملکرد دتکتورهای دود و حرارت

هر دتکتور به‌صورت جداگانه تست و واکنش پنل بررسی می‌شود.

محل یا زون فعال‌شده باید مطابق طراحی ثبت شود.

۱۴. تست شستی‌ها

فعال کردن شستی‌های اعلام حریق

عملکرد هر شستی و نمایش وضعیت حریق روی پنل بررسی می‌شود.

پس از تست، شستی طبق دستورالعمل سازنده ریست شود.

۱۵. تست آژیر و فلاشر

بررسی هشدار صوتی و نوری

عملکرد تمام تجهیزات هشداردهنده آزمایش می‌شود.

پوشش مناسب هشدار در تمام فضاهای موردنظر بررسی شود.

۱۶. تست قطع برق

بررسی عملکرد باتری پشتیبان

برق اصلی قطع شده و عملکرد سیستم با باتری بررسی می‌شود.

وضعیت خطا و تغذیه پشتیبان باید کنترل شود.

۱۷. مستندسازی و تحویل

ثبت نتایج تست و نقشه نهایی

نقشه As-Built، شماره زون‌ها و تجهیزات و نتایج تست ثبت می‌شوند.

آموزش کاربر و برنامه سرویس دوره‌ای نیز ارائه شود.

نصب صحیح پنل مرکزی

☐

زون‌بندی مطابق نقشه

☐

نصب صحیح دتکتورها

☐

نصب شستی‌ها در محل مناسب

☐

نصب آژیر و فلاشر

☐

کنترل پلاریته سیم‌ها

☐

نصب صحیح مقاومت انتهای خط

☐

بررسی مدارهای قطع و اتصال کوتاه

☐

تست تمام دتکتورها

☐

تست تمام شستی‌ها

☐

تست آژیرها و فلاشرها

☐

تست باتری پشتیبان

☐

ثبت نقشه نهایی سیستم

☐

آموزش کاربر

☐
