راهنمای جامع نصب سیستم اعلام حریق آریاک | آموزش مرحله‌به‌مرحله

سیستم‌های اعلام حریق نقش بسیار مهمی در حفظ امنیت جانی و مالی افراد دارند و برند آریاک (Ariak) یکی از شناخته‌شده‌ترین تولیدکنندگان ایرانی در این حوزه است.

اگر قصد نصب سیستم اعلام حریق آریاک را دارید، لازم است با اجزای آن، نحوه سیم‌کشی، تنظیمات و استانداردهای نصب آشنا شوید تا سیستم به‌درستی کار کرده و مورد تأیید سازمان آتش‌نشانی قرار گیرد.

در این مقاله، راهنمای کامل و مرحله‌به‌مرحله نصب اعلام حریق آریاک را بررسی می‌کنیم.

معرفی سیستم اعلام حریق آریاک

سیستم اعلام حریق آریاک از نوع کانونشنال (Conventional) است و با طراحی ساده، عملکرد دقیق و قیمت مقرون‌به‌صرفه خود در پروژه‌های مسکونی، اداری، آموزشی و تجاری به‌کار می‌رود.
این سیستم شامل اجزای زیر است:

• مرکز کنترل (Control Panel) مانند مدل‌های ACT-2Z، ACT-4Z و ACT-6Z
• دتکتور دودی و حرارتی (مدل‌های APD24، AFH-24، AHZ-220R و…)
• آژیر و فلاشر (مانند APS-24 یا فلاشر LED آریاک)
• شستی اعلام حریق برگشت‌پذیر مدل ARIA
• باتری پشتیبان ۱۲ ولت و کابل استاندارد اعلام حریق

ابزار و تجهیزات مورد نیاز نصب اعلام حریق آریاک

پیش از شروع نصب، ابزار و تجهیزات لازم را آماده کنید:

• سیم افشان مقاوم در برابر حرارت با سطح مقطع ۱.۵ میلی‌متر مربع
• پیچ‌گوشتی دوسو و چهارسو
• مولتی‌متر برای تست ولتاژ و اتصال
• پایه دتکتور و بست‌های نصب
• نقشه طراحی سیستم اعلام حریق مطابق با تعداد زون‌ها

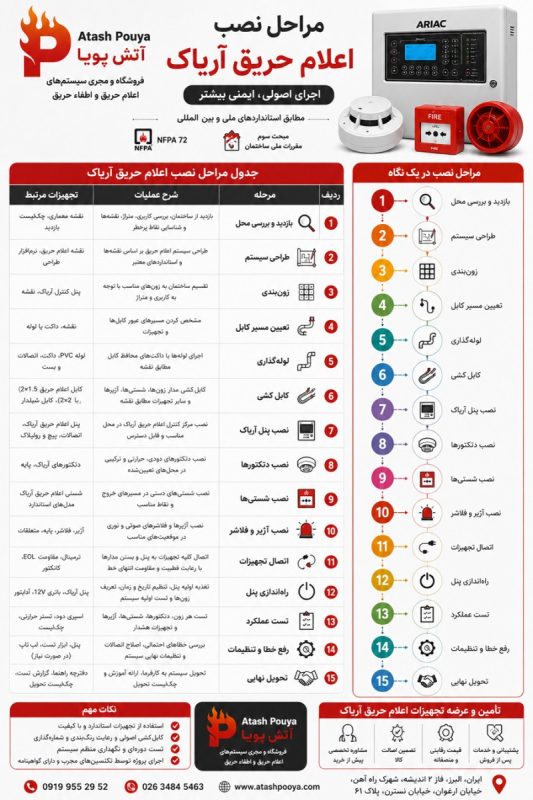

مراحل نصب سیستم اعلام حریق آریاک

1. طراحی و تقسیم‌بندی زون‌ها

ابتدا باید ساختمان را بر اساس نوع کاربری و متراژ به چند زون (منطقه هشدار) تقسیم کنید. هر زون به مجموعه‌ای از دتکتورها و شستی‌ها متصل است و در پنل مرکزی به‌صورت جداگانه نمایش داده می‌شود.
به‌طور مثال:

• زون ۱: سالن پذیرایی یا لابی
• زون ۲: طبقات اداری
• زون ۳: موتورخانه یا انبار

در پنل‌های آریاک (مانند ACT-6Z یا ACT-8Z) هر زون با چراغ LED مخصوص مشخص می‌شود.

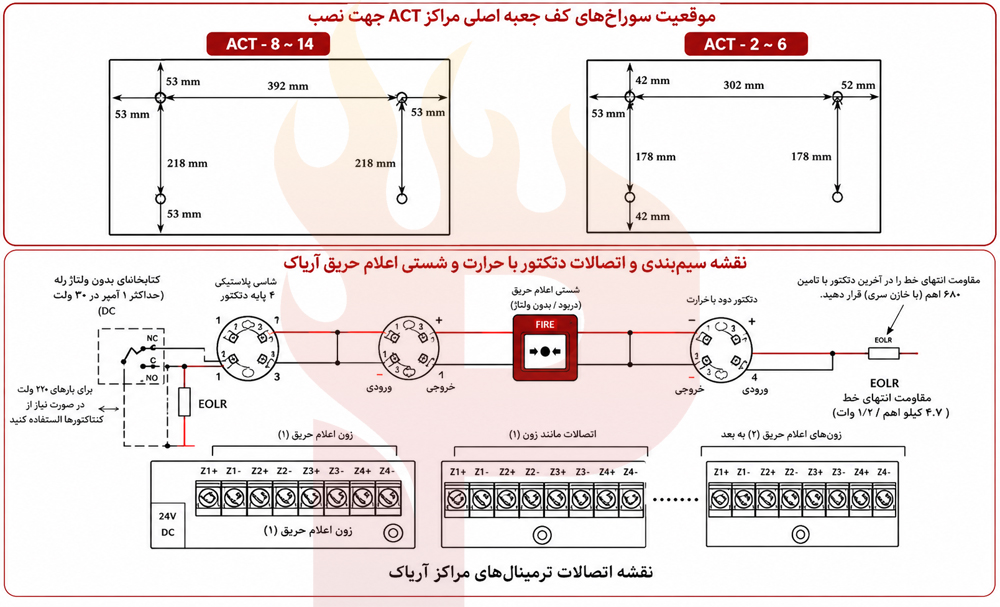

2. نصب مرکز کنترل اعلام حریق آریاک

پنل مرکزی آریاک باید در محلی امن، خشک، در دسترس و نزدیک به ورودی اصلی ساختمان نصب شود. ارتفاع پیشنهادی حدود ۱.۵ متر از کف است.
اتصالات زیر را برقرار کنید:

• اتصال برق ۲۲۰ ولت ورودی
• اتصال باتری بکاپ (۱۲ ولت ۷ آمپر)
• اتصال زون‌ها به ترمینال‌های مشخص‌شده (ZONE1، ZONE2 و…)
• خروجی آژیر (SOUND1، SOUND2)

3. نصب دتکتورهای دودی و حرارتی آریاک

دتکتورها باید در نقاطی نصب شوند که بیشترین احتمال تجمع دود یا افزایش دما وجود دارد، اما نباید دقیقاً بالای منابع گرما (بخاری، کولر گازی و…) قرار گیرند.
فاصله استاندارد هر دتکتور از سقف حدود ۲.۵ سانتی‌متر و از دیوار حداقل ۵۰ سانتی‌متر است.
همچنین، دتکتورهای حرارتی (مانند مدل HD-24 یا AFH-24) معمولاً در آشپزخانه، موتورخانه و پارکینگ نصب می‌شوند.

4. نصب شستی اعلام حریق آریاک

شستی برگشت‌پذیر آریاک مدل ARIA در مسیر خروج یا کنار درب‌ها نصب می‌شود تا در صورت مشاهده حریق، افراد بتوانند به‌صورت دستی آژیر را فعال کنند.
ارتفاع مناسب نصب شستی از کف حدود ۱.۴ متر است. خروجی‌های شستی به‌صورت NC (نرمال بسته) به ورودی زون مربوطه متصل می‌شود.

5. نصب آژیر و فلاشر اعلام حریق آریاک

آژیرها (مانند مدل APS-24 یا فلاشر LED) باید در محل‌هایی نصب شوند که صدای هشدار به‌وضوح شنیده شود.
برای محیط‌های بزرگ یا چندطبقه، استفاده از چند آژیر توصیه می‌شود.
اتصالات آژیرها به خروجی‌های SOUND1 و SOUND2 پنل وصل شده و با ولتاژ ۲۴ ولت تغذیه می‌شوند.

6. بررسی اتصالات و تست نهایی

پس از اتمام سیم‌کشی و نصب تجهیزات، لازم است کلیه اتصالات با مولتی‌متر بررسی شود تا هیچ قطعی یا اتصال اشتباهی وجود نداشته باشد. سپس:

1. برق سیستم را وصل کنید.
2. با فشردن شستی، عملکرد آژیر را تست کنید.
3. با دود مصنوعی، دتکتور دودی را آزمایش کنید.
4. اطمینان حاصل کنید که چراغ زون مربوطه در پنل روشن می‌شود.

در نهایت، پس از بررسی کامل، سیستم را به حالت عادی (Normal) بازگردانید.

نکات مهم در نصب سیستم اعلام حریق آریاک

• از کابل‌های مقاوم در برابر آتش (Fire Resistant) استفاده کنید.
• هر زون باید حداکثر شامل ۲۰ دتکتور باشد.
• اتصالات باید با سوکت‌های مقاوم و ترمینال استاندارد انجام شود.
• از نصب دتکتور در نزدیکی سیستم تهویه یا پنجره باز خودداری کنید.
• برای دریافت تأییدیه آتش‌نشانی، نقشه و نحوه نصب باید مطابق استاندارد BS 5839 باشد.

جمع‌بندی

سیستم اعلان حریق آریاک به‌عنوان یکی از برندهای معتبر ایرانی، ترکیبی از کیفیت، دقت و قیمت مناسب را ارائه می‌دهد. نصب صحیح این سیستم تأثیر مستقیم بر عملکرد دقیق آن در مواقع اضطراری دارد. با رعایت استانداردهای نصب، استفاده از تجهیزات اصلی و تست منظم سیستم، می‌توان از بروز خسارات جانی و مالی جلوگیری کرد.

اگر قصد خرید و نصب اعلام حریق آریاک در تهران و سراسر کشور را دارید، توصیه می‌شود از خدمات شرکت‌های دارای تأییدیه سازمان آتش‌نشانی مانند آتش پویا استفاده کنید تا نصب سیستم شما با بالاترین استاندارد ایمنی انجام شود.
